2019年8月27日上午7：00，在由前海控股負責建設的前海-南山排水深隧系統工程（以下簡稱“深隧工程”）主隧盾構始發井施工現場，在工程師的标準手勢指揮下，伴随著兩短一長的清脆哨音，兩台大型履帶吊緩緩起鈎，主隧盾構始發井首幅54.8m長的C形鋼筋籠平穩地離開地面。

“場地外圍警戒完成！”

“場地内警戒完成！”

“小車擺臂！”

“大車起鈎，小吊前移一米！”

“小車趴臂起鈎！”

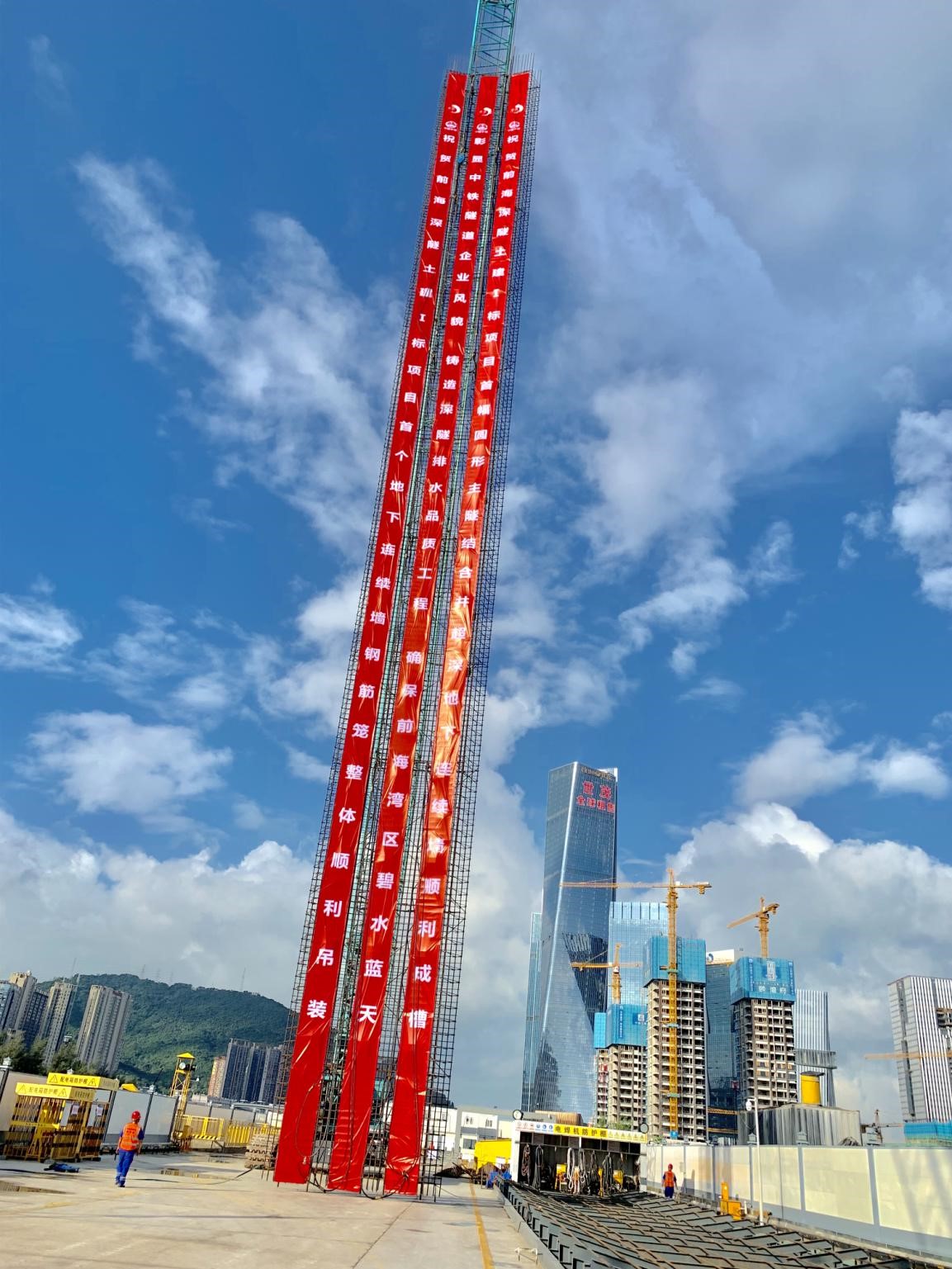

伴随著一連串專用的指揮術語，這條異形“鋼筋巨龍”在前海合作區的藍天白雲下翻身、回直。當鋼筋籠全部重量由主吊承擔後，場地内掌聲雷動，鋼筋籠高大的身影矗立在雲霄之間，與對面的世茂大廈遙相呼應，現場人員們興奮地說道：“這是欲與世茂試比高啊！”。此次吊裝，标志著國内屈指可數的超長、超大、異形鋼筋籠整體起吊成功，深隧工程施工進度取得突破性進展。

前海深隧開創大型綜合排水模式

深隧工程項目總投資約24.1億元，爲國内第一條大型綜合排水深隧系統，定位爲“前海水屏障”，是前海水城建設的關鍵組成，也是深圳市重大項目、治水提質關鍵性工程。工程沿月亮灣大道西側布設，起點爲關口渠，終點爲前灣河水廊道，由主隧、支隧、預處理站及大型樞紐泵站組成。主隧長約3.74公裡，内徑6.0米，埋深約45米，爲深層隧道，下穿1号線、9号線及11号線三條地鐵線路。系統兼有防洪排澇和控污截污雙重功能，將流域上遊初（小）雨提升至南山污水廠處理，澇水提升至前灣河水廊道排放，解決雨季前海片區控污、南山片區排澇及渠道水質問題。項目由前海控股負責建設，中鐵隧道局施工。

深隧工程由主隧、支隧、預處理站及大型樞紐泵站組成，整個項目由1座樞紐泵站、9座超深豎井、6座大型基坑、7條隧道、1條初雨轉輸專管貫穿始終。其中，主隧盾構始發井設計爲圓形結構，基坑深48m，采用地下連續牆進行支護，牆深56.1m，鋼筋籠長54.8m。基坑上部地層由填海形成，土質松軟、易坍塌，底部的堅硬岩石強度達到148MPa，雙輪銑須在泥漿護壁下掘進堅硬岩層達20m。

多舉措技術攻堅 完成鋼筋籠成功起吊

在長期從事地下工程的建設者印象中，超長、超大、異形鋼筋籠整體吊裝難度巨大。深隧項目部通過多次考察、學習國内深隧工程建設經驗，結合本工程實際情況，在招标階段就明确提出“必須采用國際先進成槽設備——雙輪銑進行地下連續牆施工”的技術要求，旨在提高超深地下連續牆垂直度、成槽效率，保證地下連續牆施工質量。

工程開工前，項目部多次組織勘察、設計、監理、施工單位及專家團隊反複對主隧盾構始發井超深地下連續牆專項施工方案進行讨論研究、專家論證，确保施工方案的科學性、可行性及安全性。鋼筋籠吊裝前，項目部先後組織監理、施工單位進行了超長、超大、異形鋼筋籠吊裝桌面推演演練、現場實操演練及起重吊裝應急演練，爲鋼筋籠成功起吊打下堅實基礎。

護壁泥漿質量控制是地下連續牆順利成槽的關鍵。地下連續牆成槽施工過程中，監理單位會同施工單位從泥漿材料選擇、漿液配比、拌制、泥漿性能檢測等環節層層把關，施工單位根據現場地層情況不斷優化漿液配比，并在現場監理人員的見證下每天不定時地對泥漿性能指标進行檢測，保證槽壁在長達19天的銑槽過程中始終保持穩定。

地下連續牆槽壁的垂直度是保證鋼筋籠順利下放的前提條件。設計文件要求本工程地下連續牆的垂直度偏差不超過1/1000，經過參建各方多次考察研究，施工單位最終選定的性能最佳的德國設備。地下連續牆成槽過程中，施工單位通過優化施工工藝，嚴控成槽施工過程，先後采用了3台不同型号的超聲波探測儀對槽壁垂直度進行了高達26次的檢測對比，最終將槽壁垂直度控制在設計允許偏差範圍内。

據了解，鋼筋籠加工過程中，深隧工程項目各參建單位嚴格執行“自檢、互檢、交叉檢”的質量控制程序，通過以“底層筋、桁架筋、面層筋、吊點筋、整籠”爲順序執行鋼筋籠質量“五步驗收法”，對鋼筋接頭套筒連接、鋼筋網片焊接質量進行100%檢查驗收，嚴格控制鋼筋籠加工質量，大幅提高了鋼筋籠一次驗收合格率。

延伸閱讀：

前海控股作爲前海規劃落地的法定實施主體和開發建設主力，承擔了“前海水城”打造的多項水環境工程，如水廊道建設、清淤工程等。深隧工程于2019年5月30日開工建設，預計2022年12月底建成試運營。作爲前海水環境建設的核心工程之一，深隧工程是在高密度建設城區中高質量打造“水城”的必由之路，將爲深圳市探讨地下空間綜合利用，解決市政設施建設面臨的土地短缺問題作出探索和貢獻。項目建成後不僅解決水環境安全問題，還將研究攻克超深地下工程的防水、防腐、水土壓力、盾構、連續牆等施工技術難點，爲全國城市防洪排澇工程系統建設提供可借鑒、可參考、可推廣的工程經驗。
