你知道嗎？現在好多大型的建設項目都像是“搭積木”一樣。首先，我們需要把積木先一個個做好，然後再進行拼接組裝。在拼接的過程中，還要求每塊積木都能做到近乎完美的對接。接下來小海要提到的深中通道海底沉管隧道的管節沉放也是這麼個道理~

近日，經過貫通測量确定，深中通道完成海底沉管隧道E22管節的沉放安裝。

深中通道海底隧道長 6845 米，其中沉管段長 5035 米，由 32 個管節和 1 個最終接頭組成，是世界首次大規模、國内首次應用此結構，也是目前世界最寬的鋼殼混凝土海底沉管隧道。

E22是全線最後一節标準管節，也是全線32個沉管管節中的第31個，這次的成功對接，爲最後一個管節E23（含最終接頭）的沉放對接奠定基礎。

此次沉放的E22管節長 165 米，重 8 萬噸，其安裝精度是隧道順利合龍的先決條件。

 # 啥叫合龍 #

修築堤壩、橋梁等時從兩端施工，最後接合中間的缺口，就叫合龍。

E22管節不僅要求與已沉放的E21管節對接精度控制在25毫米内，還要以東側E24管節爲參照，嚴格控制其線形、端頭傾角等。

這就像在建“海底長城”，由兩邊往中間施工，最中間的龍口要完全契合，與龍口相接的兩側就要在一緻軸線上。

那麼這個又大又重的E22管節

是如何運送到海底

并順利沉放安裝的呢？

下面我們一起來漲“姿勢”

10月20日淩晨4時50分，世界首制沉管浮運安裝一體船“一航津安1”提帶E22管節，北上開啓管節沉放安裝的“大考”。

原本，E22管節是要走南側浮運航道進行浮運的，但因南側浮運航道不滿足施工要求，項目改用北側浮運航道，這樣一來，難度就加大了不少——

浮運距離增加了4公裡及需要進行3次大角度轉向，并需要原地轉向及橫移進入系泊位置。

爲了确保船舶長距離浮運“不迷路”，一體船開啓了DP動力定位系統，原地轉向不偏軸，并于當天晚上7時50分到達沉放區域。

E22管節浮運到合龍段區域的時候，又遇到海流複雜，爲精準對接增加了難度。

E22管節是E23管節（含最終接頭）安裝前的最後一個管節，也是最後一次調整軸偏的機會。

不過好在，我們有沉管浮運安裝一體船等自主研發的核心裝備群提供了技術保障， 此前已應用一體船實現連續7個管節的毫米級對接，這些都爲精準對接積累了足夠經驗。

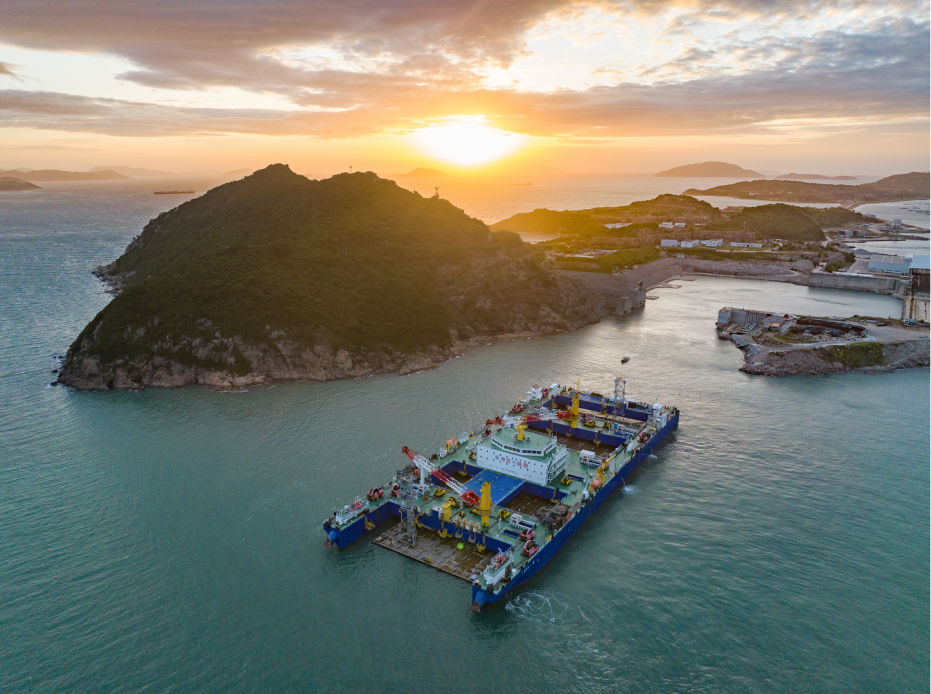

▲沉管浮運安裝一體船正提帶深中通道E22管節前往隧址

沉管浮運安裝一體船，擁有世界首套船管姿态監測系統、可接收北鬥衛星信号的測控系統等智能化系統，能實時計算沉管三維動态，同步將數據反饋至指揮中心。

此外，建設團隊還利用光的特性研制出高精度的姿态傳感器，精準跟蹤管節在不同水深下的形變，進一步提高定位精度和數據可靠性。

10月21日上午7時50分，經系泊絞移、沉放、拉合、水力壓接等工序，E22管節成功完成對接。

深中通道進度條

截至目前，深中通道已完成31個沉管管節的沉放安裝，創造了大型沉管浮運安裝速度和精度的世界新紀錄。

項目沉管隧道建造已進入最後沖刺階段，正推進最後一個管節（E23）及最終接頭的制造和相關演練工作，該水下推出式接頭爲世界首創，難度極高，計劃2023年中開展浮運安裝。

預計2024年

深中通道建成通車後

深圳⇋中山

將由繞行虎門大橋上百公裡變爲跨江直達
